Modul 1 Percobaan 1 Kondisi 7

Buatlah sebuah rangkaian lengkap yang memuat 2 gerbang NAND dengan 3 input dan 4 input, kemudian gerbang OR dengan 3 dan 4 input,kemudian 1 gerbang XOR dan 1 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 4 saklar SPDT.

2. Gambar Rangkaian Simulasi [Kembali]

Percobaan 1 Kondisi 7

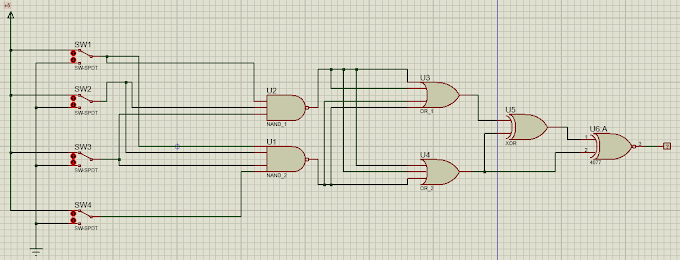

Rangkaian Sebelum disimulasikan :





Rangkai setelah disimulasikan :






3. Vidio Simulasi [Kembali]

Percobaan 1 Kondisi 7







4. Prinsip Kerja [Kembali]

Percobaan 1 Kondisi 7

Pada rangkaian percobaan 1 menggunakan beberapa gerbang logika yaitu 2 gerbang NAND dengan 3 dan 4 input, 2 gerbang OR dengan 3 dan 4 input, serta 1 gerbang XOR dan 1 gerbang XNOR. NAND memiliki konsep AND dan NOT dimana inputnya dikalikan dan di balikan nilai yang telah dikalikan. Untuk OR memiliki konsep pertambahan, dimana ketika inputnya di tambahkan jika bernilai 1 maka outputnya 1. Untuk X-OR memiliki konsep jika inputnya ditambahkan dan menghasilkan angka genap maka logikanya 0, jika menghasilkan ganjl maka logikanya 1.. Untuk X-NOR memiliki konsep dari X-OR dan hasilnya di balikkan.

Ketika ke 4 saklar berlogika 1, maka input dari NAND berlogika 1. Maka hasil dari kedua gerbang logika tersebut ialah 1:1:1:1 = 0. Lalu input dari kedua gerbang logika NAND tersebut mengantarkan input 0 untuk gerbang logika OR yang membuat gerbang OR berlogika 0:0:0:0 menghasilkan output 0. Lalu menuju gerbang XOR dengan input 0:0 dan menghasilkan output 0. Lalu gerbang X-NOR mendapat input dari gerbang X-OR dan gerbang OR yang berlogika 0:0 sehingga inputnya 1 dan mengakibatkan Logic Probe berlogika 1
