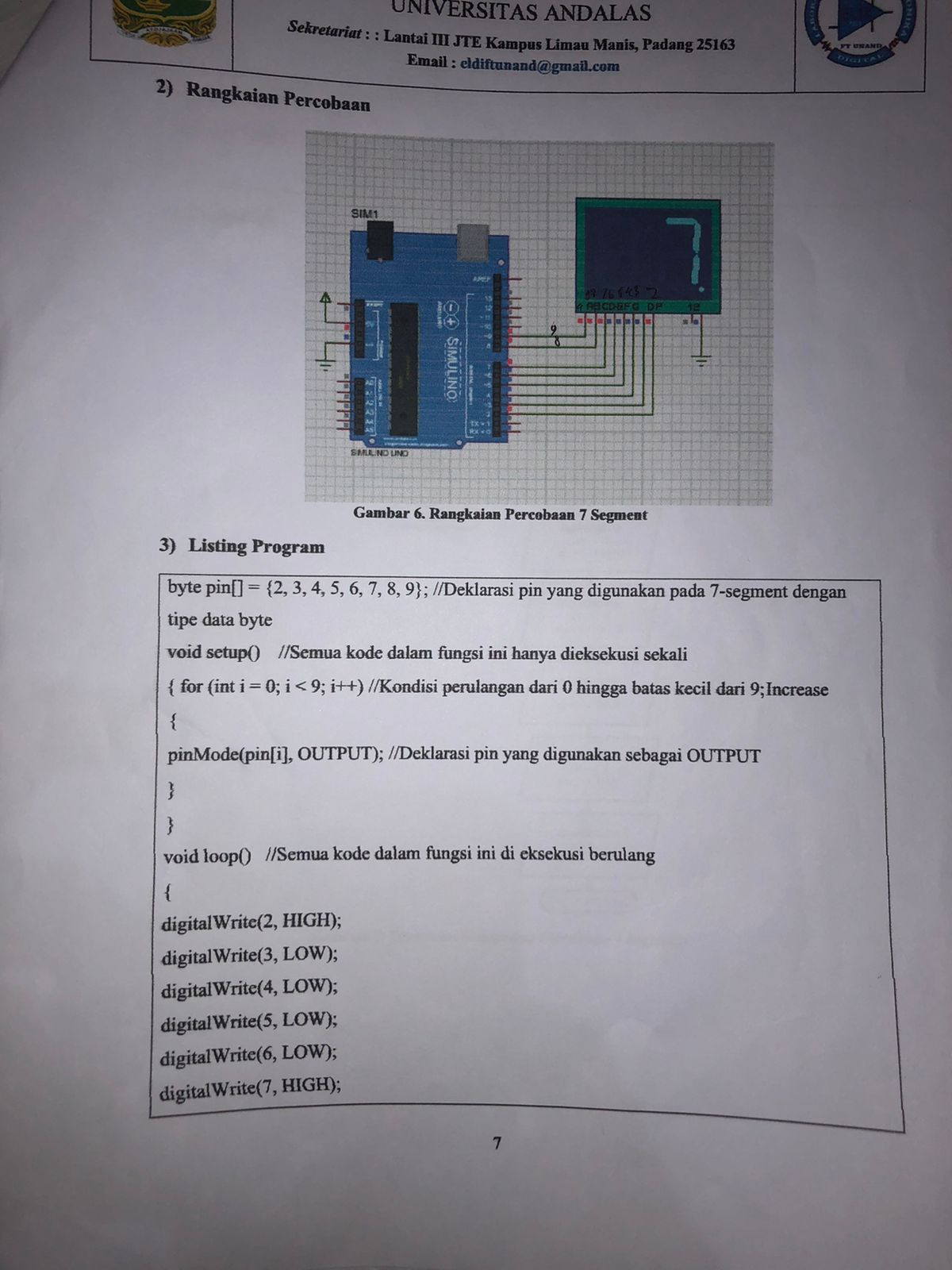

1. Jurnal [Kembali]












2. Alat dan Bahan [Kembali]

1. Arduiono
2. 7-Segment








4. Rangkaian [Kembali]

Perccobaan 2






5. Vidio Rangkaian [Kembali]






6. Analisa [Kembali]

Percobaan 2:

1. Jelaksan perbedaan prinsip kerja dari 7-segment katoda dan anoda
->  7-Segment Anoda
    7-Segement anoda jika dihidupkan harus dalam kondisi LOW dan dihubungkan dengan VCC
    7-Segment Katoda
   7-Segment katoda jika dihidupkan harus dalam kondisi HIGH dan dihubungkan dengan ground

2. Jelaskan bagaimana cara menampilkan angka 9 pada 7-segment common anoda
-> Untuk menampilkan angka 9 pada 7-segment, maka pin e harus dalam kondisi mati dan pin lainnya dalam kondisi hidup. Dikarnakan 7-segment common anoda mmeiliki prinsip hidup pada kondisi LOW maka pin ab,c,d,f,g dalam kondisi LOW (0) dan pin e dalam kondiis HIGH (1)
7. Link Download [Kembali]

Download Video disini
Download Program Arduino disini
Download 7 Segment disini
