1. Jurnal [Kembali]


















2. Alat dan Bahan [Kembali]

1. Arduiono

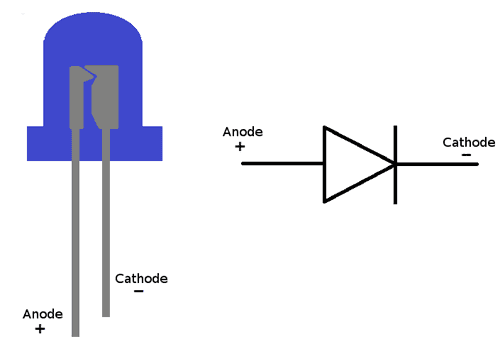

2. LED







3. Push Button








4. Rangkaian [Kembali]

Perccobaan 1








5. Vidio Rangkaian [Kembali]






6. Analisa [Kembali]

1. Berdasarkan percobaan yang telah dilakukan dengan memvariasikan nilai baudrate pada slave, master, dan serial monitor :
Variasi 1:
Master (9600)
slave (9600)
serial monitor (9600)
Variasi 2:
Master  (115200)
slave (115200)
serial monitor (115200)
Variasi ke 3:
Master (9600)
Master  (115200)
serial monitor (9600)
Bagaimana output yang dihasilkan? Apakah led disetiap variasi itu hidup atau bagaimana? Jelaskan output yang dihasilkan dari setiap variasi beserta alasan dan penjelasannya dengan lengkap!
-> Output yang dihasilkan pada variasi 1 dan 2 yaitu LED akan hidup jika tombol button di tekan. Hal ini dikarnakan baudrate dari master,slave dan serial monitor sama dan data akan ditampilkan pada serial monitor. Pada Variasi 3, baud rate dari serial monitor tidak sama sehingga LED tidak hidup. Dan serial monitor tidak dapat menampilka angka data transfer

2.Apa yang terjadi jika salah satu pin Tx dari slave maupun pin Tx dari master diputus? Apakah led tetap menyala?
-> Dalam hal ini ketika bpush button di tekan LED tetap menyala. Dikarnakan pin TX hanya akan mengirimkan data master dan diterima pin Rx slave. Hal ini akan membuat slave tidak dapat mentrasfer data ke master karna salurannya telah diputus


7. Link Download [Kembali]

Download Video disini
Dowload Rangkaian disini
Download Arduino disini
Download LED disini
Download Push Button disini
