1. Jurnal [Kembali]





2. Alat dan Bahan [Kembali]
  1. Gerbang NOT
  2. Gerbang AND
  3. Gerbang OR
  4. Gerbang XOR
  5. Gerbang NAND
  6. Gerbang NOR
  7. Gerbang XNOR
  8. SW-SPDT
  9. Logicstate
  10. Logicprobe
  11. Ground
  12. Power
3. Rangkaian Simulasi [Kembali]

Percobaan 1

Percobaan 2



4. Prinsip Kerja Rangkaian [Kembali]

Percobaan 1

Pada rangkaian diatas, input awal adalah 2 buah saklar SPDT (B0 dan B1) yang mana kaki positif di hubungkan ke suplay, dan kaki negatif nya di hubungkan ke ground. Terdapat juga gerbang NOT, gerbang AND, gerbang OR, gerbang XOR, gerbang NAND, gerbang NOR, dan gerbang XNOR, yang mana kaki input 1 masing masing gerbang dihubungkan ke saklar B1, dan kaki input 2 masing masing gerbang dihubungkan ke saklar B0 (terkecuali untuk kaki input gerbang NOT yang hanya memiliki 1 kaki input, yang mana hanya dihubungkan ke sakalar B1). Juga terdapat 7 logic probe untuk melihat hasil output dari masing-masing gerbang.

Jadi pada rangkaian di atas kita lakukan percobaan dengan variasi saklar B0 dan B1 nya berlogika 1, maka input dari masing- masing gerbang akan berlogika 1 juga. Output dari masing-masing gerbang akan terbaca di logic probe, dan untuk variasi lain nya prinsip kerja nya sama, hanya berbeda di tabel kebenaran di tiap gerbangnya. Untuk penjelasan tabel kebenarannya sebagai beritkut:



Saklar SPDT

Merupakan pengatur masukan logika dari rangkaian yang dimana akan berlogika 1 apabila dihubungkan ke suplay dan akan berlogika 0 apabila dihubungkan ke ground, pada rangkaian ini menggunakan 2 buah saklar spdt yang akan dihubungkan pada input dari setiap rangkaian.



Gerbang NOT

Merupakan sebuah inverter atau pembalik dari masukan yang diterima pada inputnya. misalnya inputnya berlogika 1 maka outputnya berlogika 0, begitu sebaliknya. Sedangkan bila pada masukannya diberi tegangan tertentu, maka transistor akan cut off, sehingga keluaran akan bertegangan tidak nol.



Gerbang AND

Output gerbang AND  akan berlogika 0, Ketika inputnya ada yang berlogika 0, jika tidak outputnya akan berlogika 1.



Gerbang OR

Output gerbang OR  akan berlogika 1, Ketika inputnya ada yang berlogika 1, jika tidak outputnya akan berlogika 0.



Gerbang XOR

Output gerbang XOR  akan berlogika 0, Ketika semua inputnya berlogika sama (semua berlogika 0 atau semua berlogia 1), jika tidak outputnya akan berlogika 1.



Gerbang NAND

Output gerbang NAND  akan berlogika 1, Ketika inputnya ada yang berlogika 0, jika tidak outputnya akan berlogika 0.



Gerbang NOR

Output gerbang NOR  akan berlogika 0, Ketika inputnya ada yang berlogika 1, jika tidak outputnya akan berlogika 1.



Gerbang XNOR

Output gerbang XNOR  akan berlogika 1, Ketika semua inputnya  berlogika sama (semua berlogika 0 atau semua berlogia 1), jika tidak outputnya akan berlogika 0.


Percobaan 2

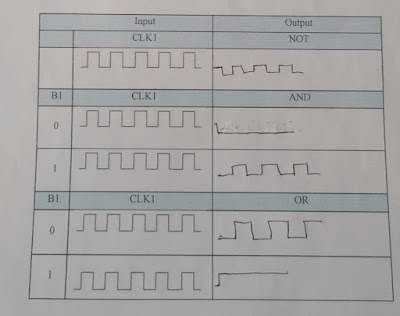

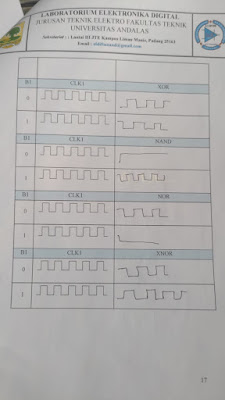

  Untuk tabel kedua di percobaan pertama yaitu mengganti ground dengan clock. Clock berfungsi untuk melihat gelombang yang terbentuk dari setiap gerbang logika. Maka untuk setiap gerbang logika terhubung dengan  B1 (VCC) dan Clock.
    Untuk gerbang logika NOT Ketka

Ketika logika input untuk NOT dari clock di outputnya itu berubah dari 1 lalu ke 0 dan membentuk gelombang persegi dimulai dari 1.

    Ketika logika input B1=0 dan clock maka untuk gerbang logika AND itu dimulai dari 0 dan tidak ada perubahan logika. Ketika B1= 1 membentuk gelombang persegi dimulai dari 0 ke 1 dan begitu seterusnya.

    Ketika B1=0 dan adanyua clock gerbang logika OR itu berubah dari 0 ke 1 sehingga gelombang dari 0 ke 1 dan seterusnya. Ketika B1=1 dan clock maka gerbang logika OR itu hanya berlogika 1.

    Ketika B1=0 dan clock maka output gerbang Logika XOR itu membentuk gelombang persegi dimulai dari 0 ke 1 dan seeterusnnnya. Ketika B1=1 dan clock output gerbang XOR membentuk gelombang persegi dimulai dari 1 ke 0 sampai seterusnya.

    Ketika B1=0 dan clock maka output gerbang logika NAND itu tetap di 1. Ketika B1=1 dan clock maka NAND outputnya membentuk gelombang persegi dimulai dari 1 ke 0 dan seterusnya.

    Ketika B1 = 0 dan clock maka output gerbang logika NOR itu membentuk gelombang persegi dimulai dari 1 ke 0 dan seterusnya. Ketika B1=1 dan clock maka gerbang logika itu tetap 0
.
    Ketika B1=0 dan clock maka output gerbang logika XNOR itu membentuk gelombang persegi dimulai dari 1 ke 0 dan seterusnya. Ketika B1=1 dan clock maka XNOR itu membentuk gelombang persegi dimulai dari 0 ke 1 dan seterusnya

5. Vidio Rangkaian [Kembali]



6. Analisa [Kembali]

1. Gerbang AND





Untuk gerbang AND menggunakan prinsip perkalian dimana setiap input yang diberikan logikanya dikalikan. Jadi jika ada salah satu input yang berlogika 0 maka outputnya adalah 0. Maka pada percobaan 1 ketika input dari B1 dan B0 itu berlogika 1 maka logic probenya 1.


2. Gerbang OR






Bila dilihat dari rangkaian dasarnya maka didapat tabel kebenaran seperti di atas. Pada gerbang logika OR ini bisa dikatakan bahwa jika salah satu atau lebih input bernilai 1 maka output akan bernilai 1 . Nilai output bernilai 0 hanya pada jika nilai semua input bernilai 0.



3. Inverter ( Gerbang NOT )




 Gerbang NOT merupakan gerbang di mana keluarannya akan selalu berlawanan dengan masukannya. Bila inputnya 1 maka outputnya 0, begitu juga sebaliknya





 4. Gerbang NOR








Gerbang NOR adalah gerbang OR yang disambung ke inverter. Jadi nilai keluarannya merupakan kebalikan dari gerbang OR.



5. Gerbang NAND








Gerbang NAND adalah gerbang AND yang keluarannya disambungkan ke inverter. Dan nilai dari tabel kebenarannya merupakan kebalikan dari tabel kebenaran dari gerbang AND.



6. Gerbang Exlusive OR (X-OR)





Tabel 1.6 Tabel Kebenaran Logika X-OR

X-OR merupakan gerbang OR yang bersifat exlusif, di mana keluarannya akan nol jika masukannya bernilai sama, dan jika salah satu masukannya berbeda maka keluarannya akan bernilai 1.


7. Link Download [Kembali]


    Download Rangkaian[disini]
    Download Video Percobaan[disini]
    Dowload datasheet OR[disini]
    Download datasheet NOT[disini]
    Download datasheet AND[disini]
    Download datasheet XOR[disini]
    Download datasheet NAND[disini]
    Download HTML[disini]
